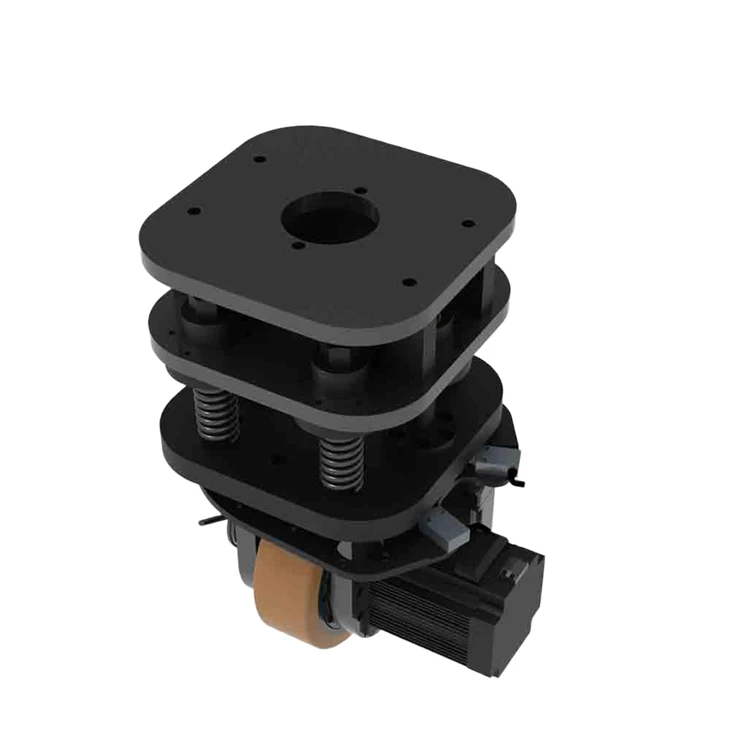

Bánh xe dẫn động ngang giảm chấn cao-
Giới thiệu
Bánh xe dẫn động ngang hấp thụ-siêu nặng-mới được ra mắt này có cấu trúc giảm chấn lò xo được thiết kế lại, tạo nên sự khác biệt so với bánh xe ngang hấp thụ sốc-thông thường. Hệ thống được nâng cấp không chỉ mang lại khả năng hấp thụ rung động và độ ổn định vận hành được tăng cường đáng kể mà còn đảm bảo phân bổ tải trọng tốt hơn trên toàn bộ cấu trúc, giảm sự tập trung ứng suất và cải thiện độ tin cậy tổng thể. Thiết kế tiên tiến này giúp bảo vệ các bộ phận bên trong, kéo dài tuổi thọ của thiết bị và mang lại khả năng vận hành mượt mà hơn khi chịu tải nặng. Do cấu hình giảm chấn nâng cao nên model này yêu cầu chiều cao lắp đặt cao hơn so với phiên bản tiêu chuẩn..
1. Bánh răng trục song song tùy chọn và bộ giảm tốc hành tinh, có cấu trúc nhỏ gọn, độ ồn thấp và mô-men xoắn đầu ra cao.
2. Dòng bánh xe dẫn động ngang (được đặt tên theo đường kính bánh xe tính bằng mm): bao gồm đầy đủ các ứng dụng có đường kính 150, 167, 198, 220 và 250.
3. Tải trọng bánh xe truyền động ngang: 500kg đến 1600kg trên nhiều dòng khác nhau.
4.Dải điện áp đầu vào: 12V-96V; có sẵn ở cả phiên bản lái và không lái.
5. Vật liệu bánh xe tùy chọn: polyurethane hoặc cao su.
6. Động cơ tùy chọn: Động cơ servo có chổi than DC, AC không đồng bộ hoặc nam châm vĩnh cửu, có dải công suất từ 400W đến 15KW.
7. Các thành phần tùy chọn: lò xo giảm chấn, công tắc giới hạn, công tắc cài sẵn, bộ mã hóa gia tăng/tuyệt đối, chiết áp và các bộ phận khác.
Thông số (Thông số kỹ thuật)
| Đặc điểm kỹ thuật | Giá trị |
|---|---|
| Công suất định mức (S2) | 2500 W |
| Điện áp định mức | 48 VDC |
| Xếp hạng hiện tại | 60 A |
| Tốc độ định mức | 3000 vòng/phút |
| mô-men xoắn định mức | 8 Nm |
| mô-men xoắn cực đại | 24 Nm |
| Lớp bảo vệ | IP65 |
| Đường kính bánh xe | 250mm |
| Tỷ số truyền | 27:01:00 |
| Tốc độ di chuyển tối đa | 366 mm/s |
| Công suất tải định mức | 200 kg |
| Loại hấp thụ sốc | Mùa xuân |
| Độ cứng mùa xuân | 12,5 Kgf/mm |
| Du lịch đình chỉ hiệu quả | 0–30mm |
Tải xuống
Sản phẩm Bản vẽ PDF
Sản phẩm bản vẽ 3D
